Capacitor de Alto Pulso para Baterias de Lítio
As baterias não recarregáveis de lítio (LiSOCl2), normalmente tem uma corrente de pico da ordem de duas vezes o valor da corrente nominal. Essas baterias são usadas em equipamentos que usualmente ficam em um estado de espera durante um longo tempo e consomem uma corrente baixa.
Porém, quando em operação, exigem uma corrente elevada por um curto período de tempo. A bateria por si só muitas vezes não consegue atingir a corrente de pico que o equipamento exige.
Nesses casos pode-se usar em conjunto com a bateria, um capacitor de alto pulso (HPC-High Pulse Capacitor), que é um dispositivo especial de armazenamento de energia, com alta corrente de descarga e que pode operar em uma faixa de temperatura de -40ºC a 85ºC.

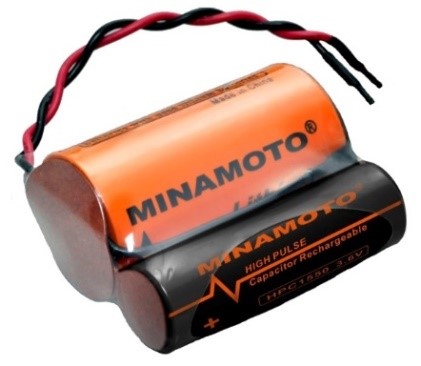

Figura 1 – Capacitor de alto pulso e bateria LiSOCl2
O capacitor é conectado em paralelo com a bateria de lítio de longa duração (LiSOCl2) de forma que pode fornecer pulsos de alta corrente. Este sistema de energia é ideal para aplicações onde o equipamento fica muito tempo em espera e de tempos em tempos necessita de um pulso de corrente.
- Características principais
- Tensão alta e estável de 3,6V
- Alta capacidade de corrente de pulso
- Nenhum efeito de passivação
- Ampla faixa de temperatura de operação (-40 a + 85ºC)
- Longa vida de armazenamento e auto-descarga muito baixa (menos de 2% ao ano)
- Alta segurança e confiabilidade
- Excelente desempenho a baixa / alta temperatura
- Design seguro (dispositivo de válvula anti-explosão)
- Principais aplicações
- Dispositivos de rastreamento GPS / modems GSM
- Dispositivos de rastreamento GPS / modems GSM
- Medidores de utilidade (AMR)
- Dispositivos médicos e de emergência
- Rastreamento de carga
- Equipamento de comunicação
- Transponders RFID
- Registradores de dados
Um dos capacitores de alto pulso mais usados no mercado é o modelo HPC 1550, que tem tamanho similar a uma bateria de tamanho AA. Na tabela 1 apresentamos as principais especificações desse capacitor.
| Altura |
50,5 mm |
| Diâmetro |
15,1 mm |
| Peso |
19,5 g |
| Tensão Nominal |
3,6 V |
| Temperatura de Operação |
-40ºC a +85ºC |
| Impedância Interna |
? 100mW a 20ºC - 1kHz |
| Capacidade de Descarga a 20ºC |
560A*sec – 155 mAh |
| Tensão de Corte |
2,8 V |
| Máxima corrente em regime contínuo |
2 A |
| Máxima corrente de pico |
5 A |
| Máxima tensão de carga |
3,95 V |
| Máxima corrente de carga |
100 mA |
| Tempo de Armazenagem a 20 ºC |
3 anos |
| Corrente de auto descarga a 20 ºC |
3 µA |
| Vida útil em uso juntamente com bateria LiSOCl2 |
10 anos |
Tabela 1: Características do capacitor de alto pulso HPC 1550

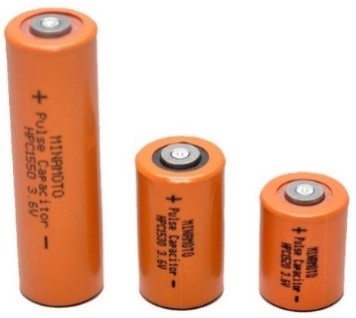

Figura 2 – Capacitores de alto pulso disponíveis no mercado – HPC 1520, 1530 e 1550

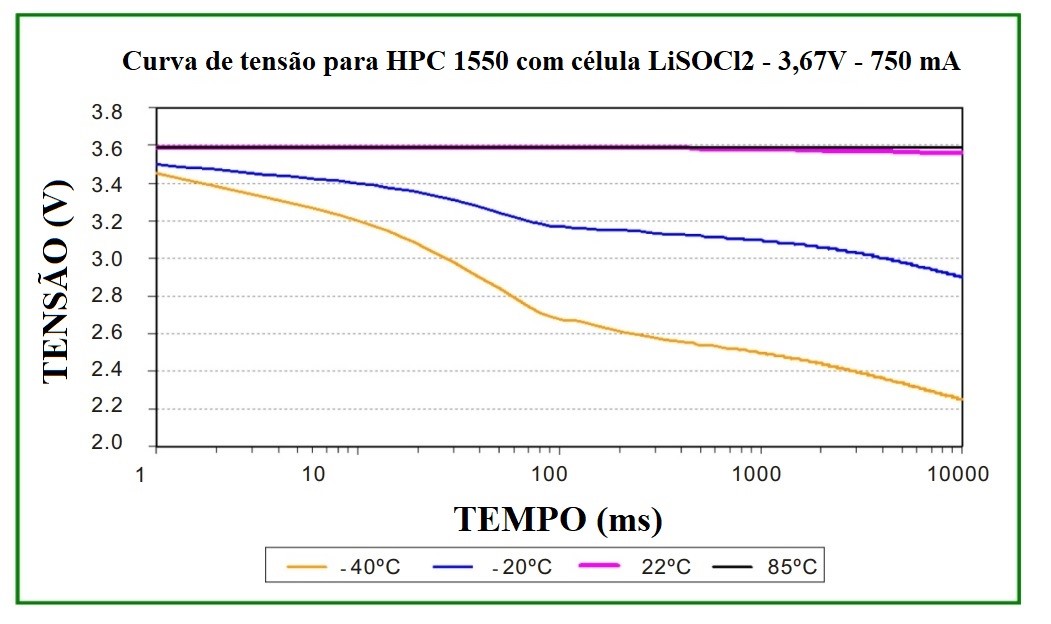

Figura 3 – Curva de descarga para capacitor de alto pulso – HPC 1550 – 750 mA
