PROTEÇÃO DE PACKS DE BATERIAS COM TERMOSTATOS
Protetores térmicos também são utilizados para interromper a corrente em caso de temperatura excessiva.
Um dos protetores térmicos mais utilizados é o termostato, que desconecta a carga da bateria, quando a temperatura ultrapassa determinado valor.
Quando a condição se normaliza, o termostato volta a ligar a carga na bateria.

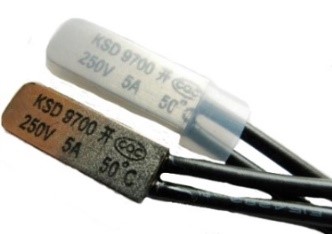

Figura 1 – Termostato usado em packs de baterias
O termostato possui em seu interior um contato que abre ou fecha conforme a temperatura.
O contato do termostato mostrado na figura 2 abre com uma temperatura de 50ºC + 5ºC e volta a fechar com 35ºC + 5ºC.

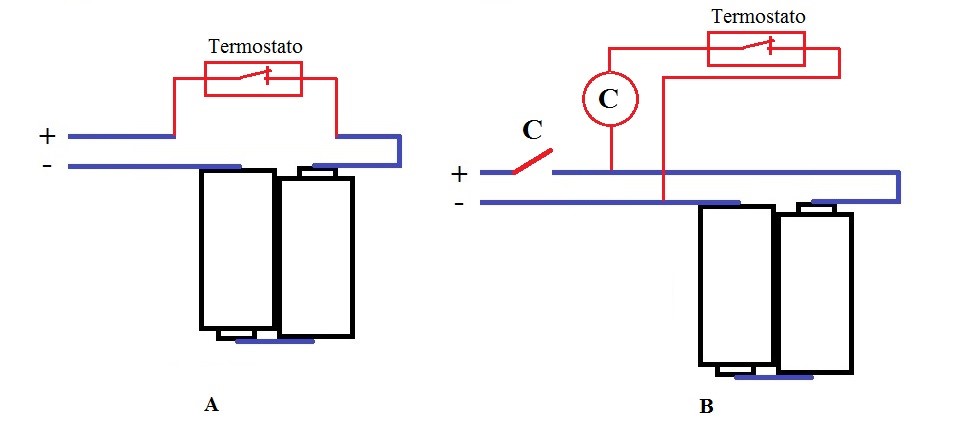

O contato é ligado em série com a bateria e pode interromper até 5A (figura 2 A).
Caso a corrente do pack de baterias seja superior a 5A, se deve usar o termostato para acionar um contator de maior corrente e este por sua vez irá interromper o circuito da bateria (figura 2 B).
