PROTEÇÃO DE PACKS DE BATERIAS COM NTC OU TERMISTORES



Termistores são dispositivos de circuito cuja resistência varia com a temperatura. Os termistores PTC possuem um coeficiente de temperatura positiva, pois sua resistência aumenta gradualmente com a temperatura e, em uma faixa limitada, a resistência pode ser considerada linearmente proporcional à temperatura.Da mesma forma, os termistores NTC têm um coeficiente de temperatura negativo e sua resistência diminui à medida que a temperatura aumenta. Esses componentes são amplamente utilizados em circuitos de monitoramento e proteção de packs de baterias.






Figura 1 – NTC 10 K?

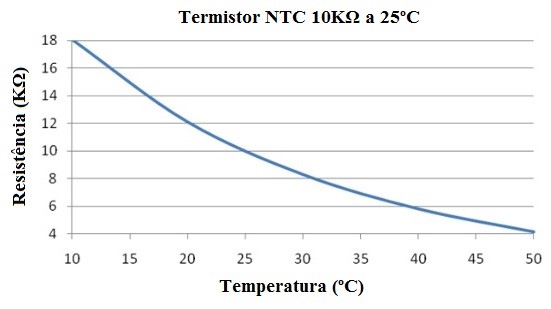

Figura 2 – NTC – Curva de Resistência



Quando se detecta uma variação para baixo nessa resistência do NTC, o circuito entende que a temperatura está alta demais e providencia a interrupção da corrente na bateria.

Normalmente é fixado na parte externa de uma das células. Um circuito eletrônico monitora a resistência do termistor.



Para proteção de packs de baterias normalmente se usam termistores do tipo NTC de 10 K? ou 100 K?.

Os packs de baterias que tem NTC de proteção, normalmente tem 3 ou 4 fios de saída, como mostrado na figura 3.



Quando o pack de baterias tem 3 fios (figura 3A), um fio é o positivo, o outro fio é o negativo e o terceiro fio é um dos terminais do NTC. O outro terminal do NTC neste caso é ligado ao negativo do pack de baterias.

Quando o pack de baterias tem 4 fios (figura 3B), um fio é o positivo, o outro fio é o negativo e os outros dois fios são os terminai do NTC.

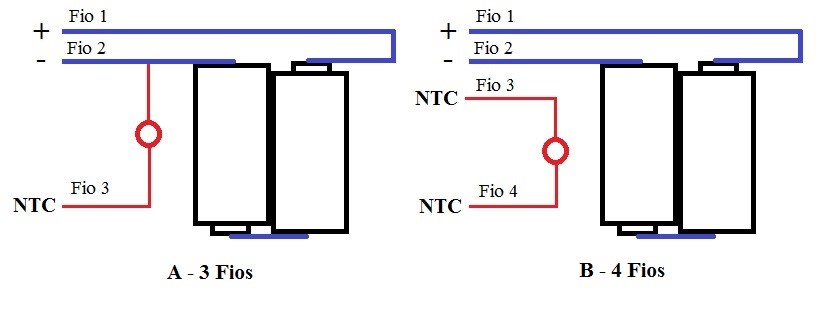

Figura 3 – Esquema de ligação do NTC
